Raccordi per tubi filettati

I raccordi per tubi filettati sò usati in sistemi di tubazioni induve acunnessione filettata meccanicahè preferitu à a saldatura, soprattuttu in picculi -linei di fori, cunnessioni di strumenti, rami di utilità, punti di drenaje è venti, è assemblei di mantenimentu-amichevuli. Per i raccordi d'acciaio forgiati, a basa di specificazione cumuni hèASME B16.11, cù estremità filettate dispunibili inNPT, BSPT, o BSPP, tipicamente copre1/8" à 4"è classi di pressione cum'èClasse 2000, 3000 è 6000.

Un raccordu filettatu ùn deve mai esse acquistatu da a forma solu. I trè punti chì cuntrolanu l'accettazione sòtipu di filu, classe di pressione, èqualità di materiale.

Tippu di filudeve currisponde à u prugettu di disegnu è u mercatu di ricezione:

• NPThè comunmente utilizatu in u petroliu, u gasu è i sistemi industriali in l'America di u Nordu.
• BSPThè ancu un filu tapered è hè largamente utilizatu in parechji mercati d'esportazione.
• BSPPhè una filettatura parallela è tipicamente richiede una rondella di sigillatura, una guarnizione o una disposizione O-inveci di interferenza di filetta solu.

Classe di pressionedeve esse cumpatibile cù e cundizioni di cuncepimentu di linea:

• Classe 2000
• Classe 3000
• Classe 6000

Opzioni di materialesò generalmente scelti per cundizione di serviziu:

• ASTM A105per u serviziu generale di l'azzaru di carbone
• ASTM A350 LF2per u serviziu à bassa -temperatura
• ASTM A182 F304 / F316per u serviziu resistente à a corrosione{0}
• ASTM A182 F11 / F22 / F91per i sistemi di alea{0}}a temperatura elevata

Per i cumpratori chì cercanutabella di dimensioni di raccordi filettati, u cuntenutu di a pagina più utile ùn hè micca un catalogu aleatoriu -tavula di stile cù numeri copiati. L'approcciu praticu hè di mustrà ugamma di selezzioneè spiegà chì u centru esattu -à-fini è a geometria di filu sò cunfirmati contruASME B16.11è u standard di filu specificatu.

Per dimensioni precise, a citazione o a revisione di u disegnu deve cunfirmà:

• tippu adattatu
• dimensione nominale
• classe di pressione
• filu standard
• qualità di materiale

A accoppiamentu di tubi filettatihè unu di i raccordi forgiati più cumunimenti urdinati in tubi di -picculi camini. Hè utilizatu per cunnette duie estremità di tubi filettati in una corsa dritta è hè spessu vistu in sistemi di utilità, rami di strumenti, pacchetti di skid è travagliu di sustituzione di mantenimentu.

Da u puntu di vista di l'acquistu, i cuntrolli chjave per un accoppiamentu di tubi filettati sò:

• filu standard: NPT, BSPT, o BSPP
• classe di pressione: 3000 o 6000 sò cumuni per u serviziu di picculu -bore
• qualità di materiale: A105, LF2, F304, F316, etc.
• qualità di machining: prufilu di filetta pulita è accettazione curretta di calibre
• tracciabilità: marcatura è MTR ligata à u numeru di calori

Un accoppiamentu di pipa filettata sona simplice, ma se u tipu di filu hè sbagliatu, a parte diventa inutilizabile in u situ. Hè per quessa chì l'ordine di accoppiamentu deve esse sempre scrittu in un furmatu PO cumpletu, cum'è:

Esempiu:

ASME B16.11, accoppiamentu cumpletu filettatu, 1 in, NPT, Classe 3000, ASTM A105, Qty ___

Raccordi per tubi filettati da 1/2 inchsò una di e dimensioni più frequentemente riordinate in tubazioni di -picculu foru perchè si trovanu esattamente in a gamma induve a cunvenzione di l'installazione importa, ma fallimentu di sigillatura causatu da un poviru cuntrollu di filu hè sempre cumuni. In i prughjetti attuali, sta dimensione hè largamente usata per e linee di ganci di strumenti, manifolds di manometri di pressione, cunnessioni di valvole radicali, punti di drenu è venti, linee di campionamentu, linee di flussu di sigilli, rami di dosaggio chimicu, è cunnessione di utilità di skid compatti.

Per i squadre di acquisti, questu ùn hè micca un articulu "picculu è simplice". Hè spessu una di e dimensioni più faciule per sottovalutà è unu di i più veloci per creà prublemi di campu se a forma di filu, u machining, o a selezzione di classi hè sbagliata. Un raccordu di 1/2 inch pò vede accettabile visualmente, ma s'ellu hèprofondità di filettatura, conicità, passo, finitura di cresta, o smusso d'entrataùn hè micca cuntrullatu bè, i prublemi di stallazione si prisentanu immediatamente.

CumunuRaccordi per tubi filettati da 1/2 inchinclude:

• accoppiamentu- cunnessione dritta trà duie estremità di tubi filettati
• u coddu- cambiamentu di direzzione in tubi compatti

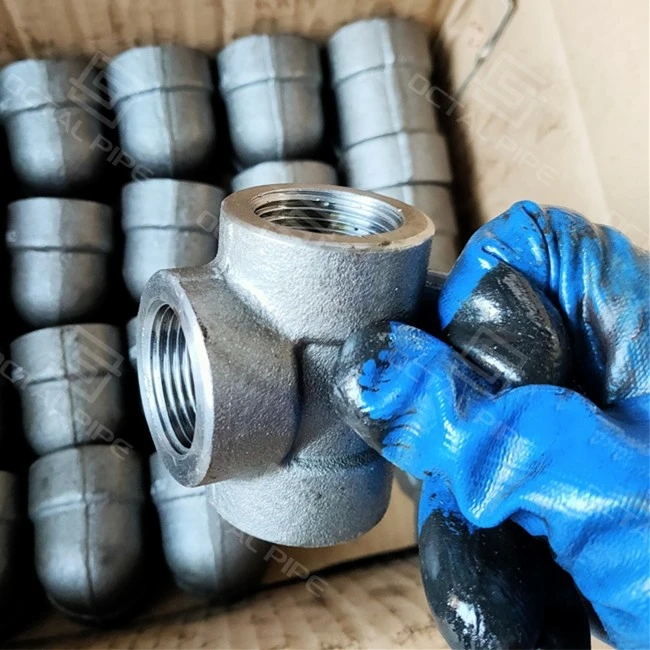

• tee- sboccu di ramu per gauge, valvole, è utilità -offs
• unione- cunnessione removable per mantenimentu-assemblee amichevuli
• plug- chjude l'apertura inutilizate
• cap- fine chjusu per e cunnessione filettate esternamente
• capezzolo- pezza di cunnessione filettata corta trà raccordi o valvole
• threadolet- sboccu di ramu da un capu più grande in una fila filettata -piccola

Raccordi per tubi filettati da 1 inchsò cumunimenti usati in picculi linee di prucessu, skids chimichi, sistemi di aria compressa, loops di trattamentu d'acqua, è cunnessione di ramu removable induve l'accessu di mantenimentu importa. Questa dimensione hè spessu u puntu induve i cumpratori cumincianu à paragunà micca solu u tipu adattatu, ma ancuClasse 3000 versus Classe 6000, acciaio carboniu versus acciaio inox, è NPT versus BSPT/BSPP, perchè u fitting hà avà un effettu più direttu nantu à l'affidabilità di sigillatura, a stabilità di u ramu, è a servibilità à longu -termu.

Da una perspettiva di l'acquistu,Raccordi per tubi filettati da 1 inchùn deve esse urdinatu cum'è una semplice descrizzione di l'articulu di stock. Un PO più forte deve definisceASME B16.11, tippu di adattazione, dimensione di 1 inch, standard di filu, classe di pressione, qualità di materiale, è esigenze di ispezione / documentu. In pratica, i prublemi più cumuni in questa dimensione sòdiscordanza di filu, ubligatoriu precoce durante l'assemblea, è un cuntrollu di tracciabilità debule, chì hè per quessa chì i cumpratori generalmente prestanu più attenzioneverificazione di calibre di filu, marcatura è allineamentu MTRprima di spedizione.

I raccordi filettati per u serviziu di pressione sò normalmente pruduciuti daspazii forgiati, seguita da machining è trattamentu termicu secondu a qualità di materiale. Stu prucessu hè impurtante perchè a prestazione finale di l'adattamentu dipende da più di a dimensione nominale. Dipende da:

• integrità di filu
• cuncentricità
• spessore di spalle
• cuntinuità cuntinuu
• limite di pressione coerente

Per l'ispezione, l'ordine di raccordamentu filettatu di altu-valore deve include:

• verificazione di calibre di filuper NPT/BSP
• cuntrolli dimensionalinantu à e caratteristiche critiche
• cuntrollu di marcaturaper a dimensione, u gradu, a classe è u numeru di calore
• Tracciabilità di u rapportu di prova MTR / mulinu
• MT / PTquandu hè necessariu
• prova idrostatica o pneumaticasi specificatu da PO o spec di prughjettu

Un raccordu di tubu filettatu hè un raccordu forgiatu o machinatu cù filamenti di tubi interni o esterni utilizati per cunnette tubi, valvole, strumenti o sbocchi di rami senza saldatura. In i sistemi d'acciaio forgiatu, i raccordi filettati sò generalmente fabbricatiASME B16.11è sò furniti in tipi di cunnessione cum'èNPT, BSPT è BSPP.

Sò tipicamente usati quandu u prughjettu hà bisognu:

• assemblea più veloce
• rimpiazzamentu più faciule
• menu travagliu caldu in situ
• installazione compatta di -fora minima
• mantenimentu-disposizione di tubazioni amichevuli

In i prughjetti attuali, i raccordi filettati sò cumunilinee di strumentazione, cunnessioni di rami di pocu-volume, utilità, scarichi, venti è assemblaggi montati in skid-induve l'assemblea rapida è a rimovibilità importa.

U principale svantaghju di i raccordi filettati hè chìu risultatu di sigillatura dipende assai da a forma di filetta curretta, a pratica curretta di l'assemblea è u metudu di sigillatura ghjustu.. Se u standard di filu sbagliatu hè urdinatu, a cunnessione pò esse corretta per dimensione, ma ancu falla durante l'adattamentu -o fughje durante u serviziu.

I risichi tipici includenu:

• NPT è BSP incompatibilità
• filamenti dannuti durante u trasportu o a stallazione
• selezzione di classi di pressione sbagliata
• metudu di sigillatura insufficiente in sistemi di filettatura parallela
• sopra -stringhje chì dannu u filu
• documentazione QA debule chì ritarda l'accettazione

Questu ùn significa micca chì i raccordi filettati ùn sò micca affidabili. Significa chì anu bisognumegliu disciplina di specificazionechè parechji cumpratori assumanu.

Micca esattamente. In u cumpurtamentu di ricerca industriale,basa di pipa filettatahè un termine più largu è menu precisu. Si pò riferisce à abasa di muntatura, cumpunente di supportu, hardware di stile-flange di pavimentu, hardware di lampada / ringhiera, o un accessori strutturale filettatu, mentri araccordi filettatiin l'approvvigionamentu di tubazioni generalmente significa un cumpunente di pressione-contene fabbricatu à un standard di tubazione definitu cum'èASME B16.11. In altri palori, una basa di pipa filettata pò esse un supportu meccanicu o articulu di hardware, ma un raccordu di pipa filettata hè parti di ulimite di pressioneè deve esse sceltu cù un cuntrollu tecnicu assai più strettu.

Questa distinzione importa in l'acquistu perchè a logica di compra hè completamente diversa. Un veruraccordo per tubi filettatideve esse urdinatu datippu di raccordamentu, dimensione nominale, filettatura standard (NPT / BSPT / BSPP), classe di pressione (2000 / 3000 / 6000), qualità di materiale, è esigenze di ispezione / documentu. Un termu di ricerca vaga cum'èbasa di pipa filettataùn dice micca à u fornitore se l'articulu hè aaccoppiamentu, coddu, tee, unione, plug, cap, o threadolet, è ùn dice nunda di classi, metudu di sigillatura, o tracciabilità. In pratica, stu tipu di vaga formulazione hè unu di i modi più veloci per creà errori di quotazione, discordanza di fili, o ritardi di ricivutu.

Per i sistemi di tubazioni, l'articulu deve cuncorda cù upressione di serviziu, metudu di sigillatura, è standard di stallazione, micca solu a forma visuale. Un supportu-stile "base" pò esse solu bisognu di l'adattazione dimensionale è l'identificazione di materiale di basa, mentre chì un raccordu filettatu deve ancu satisfà.precisione di filettatura, classificazione di classi, qualità di lavorazione, marcatura è tracciabilità MTR. Se u requisitu attuale di u prughjettu hè a tubazione industriale, utilizendu "base di pipa filettata" cum'è u termine RFQ hè troppu largu; a via più sicura hè di scrive a parte cum'è propiuraccordi filettatidescrizzione.

Una linea RFQ forte deve include abbastanza dettagliu per evità u filu o a manca di classi. Un furmatu praticu hè:

ASME B 16.11 + tippu di raccordamentu / mudellu + dimensione + filu standard + classe di pressione + qualità di materiale + ispezione / esigenza di documentu + quantità

Esempiu 1
ASME B16.11, coude fileté à 90°, 1/2 in, NPT, Classe 3000, ASTM A105, MTR requis, Qté ___

Esempiu 2
ASME B16.11, accoppiamentu cumpletu filettatu, 1 in, BSPT, Classe 6000, ASTM A182 F316, MT + MTR richiesto, Qty ___

Esempiu 3
ASME B16.11, tee uguale filettata, 3/4 in, NPT, Classe 3000, ASTM A350 LF2 CL1, serviziu à bassa -temperatura, Qty ___

Per ordini di prughjettu, aghjunghjendu u mudellu di adattazione esattu è u scopu di ispezione aiuta à riduce e revisioni di quotazione, riceve dispute è ritardi di stallazione.

Cuntattate avà

FAQ



01.How deve esse specificatu i raccordi di tubi filettati in un ordine di compra per evità disaccordi?

Un PO cumpletu deve esse dichjaratuASME B16.11, tipu di adattazione,taglia, filettatura standard (NPT / BSPT / BSPP), classe di pressione (2000 / 3000 / 6000), qualità di materiale, quantità, è qualsiasi ispezione o documenti richiesti. Questu hè u modu più veloce per evità a manca di fila è u rifiutu di QA.

02.What deve esse verificatu in un filettatu pipa fittings dimensioni chart nanzu ordine?

I cumpratori anu da cunfirmàdimensione nominale, classe di pressione, tippu di filettatura è tippu di raccordamentuprimu. U centru esattu -à-dimensioni finali è i dettagli di filu deve esse verificatu in cunfrontu cù l'applicabileTavule ASME B16.11, perchè e dimensioni varienu per tipu, taglia è classe.

03.Chì hè a diffarenza principale trà i raccordi filettati NPT, BSPT è BSPP?

NPTèBSPTsò fili cunici, mentriBSPPhè un filu parallelu. Questu significa chì u metudu di sigillatura hè diversu, è questi standard di filu sòmicca intercambiabilein l'acquistu. Un raccordu cù a taglia curretta ma a forma di filu sbagliata pò ancu fallu durante a stallazione.

04.Chì deve esse verificatu quandu cumprà un accoppiamentu di pipa filettata, in particulare in 1/2 inch è 1 inch sizes?

Per aaccoppiamentu di tubi filettati, soprattuttuRaccordi per tubi filettati da 1/2 inchèRaccordi per tubi filettati da 1 inch, i cuntrolli chjave sòaccettazione di calibre di filu, classa di pressione, qualità di materiale, qualità di machining, è tracciabilità. In questi picculi -dimensioni di fori cumuni, a precisione di u filu influenza direttamente a velocità di sigillatura è di assemblea.

05.Chì i ducumenti d'ispezione sò più impurtanti per i raccordi di pipa filettati prima di a spedizione?

I cuntrolli più impurtanti di pre-spedizione sòvai/no-vai verificazione di calibre di filu, ispezione dimensionale, cunferma di marcatura, èTracciabilità di u numeru MTR / calori. Per un serviziu di -risicu più altu, i cumpratori ponu ancu dumandàMT/PToprova idrostatica / pneumaticaper riduce a ricezione di dispute è i ritardi di stallazione.
