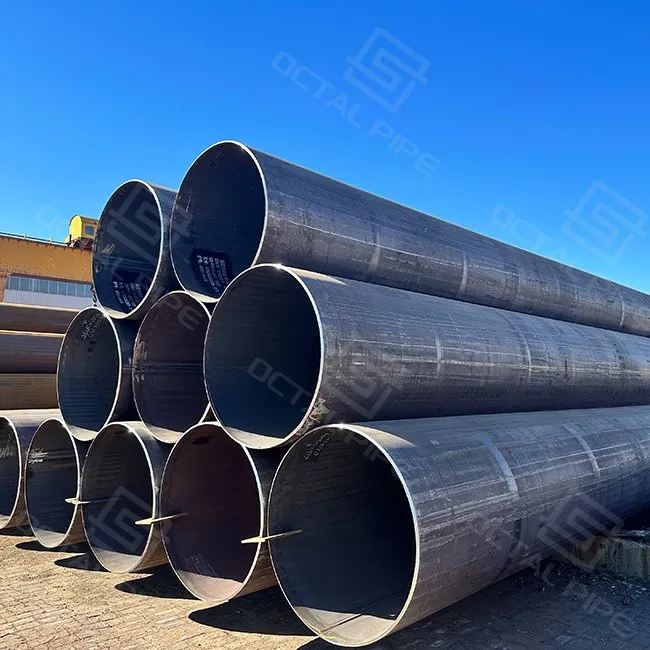

Pipa LSAW

Pipeline di grande -diametru croce-paese, traversate di fiumi, molo è fundazioni prufonde raramente utilizanu a stessa pipa cum'è una caldaia o una linea di prucessu corta. Quì, i diseggiani di solitu chjamanuTubu d'acciaio LSAW (Longitudinal Submerged Arc Welded)., perchè li permette di cumminàpiastra larga, gruixu di muru pesante è saldatura dritta -sonda chì hè faciule da esaminà è traccia.

Octal Pipe fucalizza nantu à stu tipu di travagliu. Avemu furnitutubu LSAW basatu in piastra prodotta da u prucessu JCOE cù saldatura SAW doppia-, copreAPI 5L Grade B-X100 è gradi strutturali currispondenti. Diametri da400-1626 mmè u spessore di u muru finu à75 mmpermette una gamma LSAW per coprelinee di troncu, intestazioni di stazione, pile offshore è grande rete d'acqua, perchè ùn avete micca bisognu di gestisce diverse mulini per ogni parte di u prugettu.

Caratteristiche dimensionale

Gradi Materiale è Classificazioni

Octal Pipe furnisce tubi LSAW in stretta cunfurmità cù e specificazioni di tubi di linea -pipe è pressione- ricunnisciute. I standard tipici chì supportemu includenu:

• API SPEC 5L (PSL1 / PSL2)- Pipa di linea per a trasmissione di oliu, gasu è acqua; CVN, HIC/SSC per prughjettu.
• GB/T 9711-2017– Industria di petroliu è di gasu naturale -Pipa d'acciaio per u trasportu di pipeline (L245–L555).
• ISO 3183 (à dumanda)- Standard di tubi di linea internaziunale -armunizatu cù l'API 5L.
• ASTM A671 / ASTM A672– Pipa EFW/SAW per u serviziu di pressione atmosferica à alta -, temperature da moderate à elevate.
• GB/T 3091-2015- Pipa d'acciaio saldata per u serviziu di fluidu à bassa -pressione (per applicazioni civili / utilitarie designate).
• SY / T 5037-2018– Pipa SAW per fluidi ordinari(per l'alternative SSAW quandu specificate).
• Altre norme domestiche è internaziunali- p.e., CSA Z245.1, u prughjettu sour -esigenze di serviziu (selezzione di materiale NACE MR0175 / ISO 15156), è l'ispezione di terzu -party 3.2 pò esse disposti.

I certificati di prova di Mill (EN 10204 3.1 / 3.2) è i registri NDT cumpleti sò dispunibili cù ogni spedizione.

• Preparazione di piastra → fresatura di bordu
• Formazione (JCOE o UOE)
• Saldatura di punti + SAW internu/esternu
• UT/RT (quandu specificata)
• Espansione + raddrizzatura + bisellatura finale
• Hydrotest + ispezione finale (quandu specificata)

Cuntrolli di a Linea di Produzione di Pipe LSAW

Preparazione di materia prima

• Piastra/bobina laminata a caldo da mulini qualificati sottu rigorosa ispezione in entrata
• Superficie verificata da particelle magnetiche / ispezione visuale per escludiri laminazioni è difetti di a superficia
• A cumpusizioni chimica verificata per currisponde à a qualità API 5L / prughjettu necessariu
• Decalcificazione d'acqua à alta -pressione per assicurà una superficia d'acciaio pulita prima di furmà è di saldatura

Forming Technology

• Svolgimentu di precisione è livellazione per stabilizzà a forma di a piastra
• Raddrizzatura idraulica è formatura servo-cuntrullata per un diametru di tubu precisu è rotondità
• Controlu digitale di l'allineamentu di curvatura / bordu per mantene a distanza di saldatura uniforme in tutta a lunghezza
• Prucessu di furmazione ottimizatu per evità a cucitura di saldatura "bombing" è disaccordu à l'articulazione

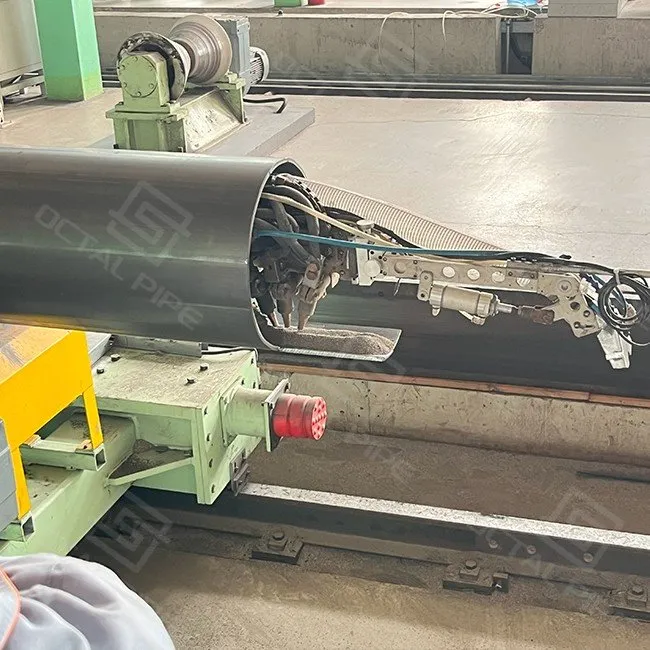

Prucessu di saldatura

• Stazioni di saldatura automatica di alta -efficienza per passaghji di radica è di riempimentu
• Saldatura à arcu sommersu multi-filu (4-5 fili) per ottene una penetrazione completa è un altu tassu di depositu
• Saldatura cuntinuu, -tutta a lunghezza per assicurà l'integrità di i giunti nantu à i tubi LSAW longu
• In -monitorizazione è registrazione di i paràmetri di saldatura in linea per traccia a qualità di saldatura

Pruvenza non-distruttiva

• Test ultrasonicu automaticu (UT) nantu à a cucitura di saldatura è u metale base adiacente
• 100% X-ray (RT) o esame panoramicu nantu à a saldatura secondu i requisiti di u prugettu / API
• Tasso di qualificazione di saldatura cuncepitu per superà u 99,5% attraversu u cuntrollu di u prucessu è u ciclu di travagliu ri{1}

Trattamentu di Superficie è Rivestimentu

• Pulizia di superfici interna è esterna / sabbiatura à qualità di rivestimentu
• Diversi sistemi di rivestimentu anti-corrusione dispunibili: 3PE/3LPE, FBE, epossidichi, o sistemi specifichi di prughjettu-
• Aderenza di u revestimentu è u grossu verificatu; sali -spray / teste di invechjamentu ponu ghjunghje più di o uguali à 1000 h secondu u sistema
• Tubi finiti forniti cù tappi finali è marcatura per u trasportu è l'installazione in campu

Per parechji prughjetti, a prima quistione ùn hè micca "chì dimensione hè dispunibule", maquale tipu di pipa hè adattatu: LSAW, SSAW o ERW. Octal hè implicatu in tutti i trè, ma ci sò ragiuni chjaru perchè i diseggiani è i pruprietarii sceglienu deliberatamentePipa d'acciaio LSAWin certi casi.

LSAW vs SSAW (saldatura a spirale)

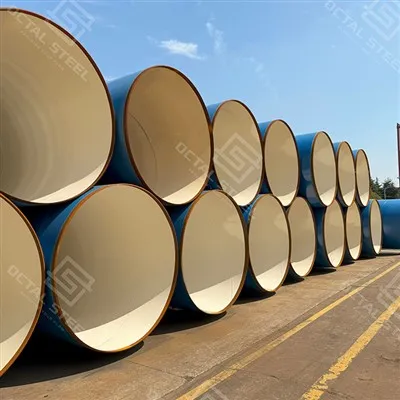

U tubu SSAW (saldatu a spirale) funziona bè perlinee d'acqua di bassa à media pressione è alcune pipeline in terrainduve u costu hè u mutore principale. Tuttavia, assaipipeline di trasmissione di alta -pressione, traversate di fiumi, pipeline offshore è pali strutturalisò specificati cum'èLSAWperchè:

• lua saldatura hè dritta, più faciule per esaminà è qualificà per AUT è meccanica di frattura;
• spessore di pareti pesanti (finu à 40-75 mm) hè più praticu da a piastra chì da a spirale;
• certii codici di cuncepimentu è e specifiche di u cliente limitanu o escludenu saldature spiralein i zoni{0}}alti cunsequenze.

In u risultatu, i prughjetti API 5L chì chjamanuX60–X80 cù CVN / DWTT è HIC opzionalespessu finiscinu adupràdritta -costura LSAWper e sezioni critiche, ancu se SSAW hè permessu in altrò.

LSAW vs ERW (saldatu à resistenza elettrica)

ERW hè cumuni perdiametri chjuchi è mediiin rete di distribuzione, casing è travagliu strutturale generale. Una volta OD passa sopra à pocu pressu400-508 mmè u spessore di u muru diventa più pesante, a maiò parte di i pruprietarii cambianupiastra -basatu LSAWperchè:

• luinput di calore, forma di saldatura è accessu NDTin SAW seams sò megliu adattatu à grossu-mura, grande-pipa di diamitru;
• Requisiti API 5L PSL2 è test supplementari(DWTT, CTOD, etc.) sò più faciuli di scuntrà è documentà nantu à cuciture longitudinali basati -plate;
• perpali e tubulari strutturali, a cumminazzioni di u gruixu di u muru, u cuntrollu di l'ovalità è a dritta favurizeghja LSAW.

Per i clienti di Octal, questu generalmente significa:ERWper un picculu foru,SSAWinduve a prissioni bassu / mediu è u costu dominanu, èLSAWinduve a linea o struttura hèalta cunsequenza, alta pressione o sottumessu à rigorosa rivisione di terzu-parti.

Quandu ordeneTubu d'acciaio saldatu LSAW, ùn site micca solu cumprà l'acciaio à tonna. Avete cumprà a capacità dicurrisponde à i disegni, passa l'ispezione AUT è -di terze parti, è mantene a custruzzione in u calendariu.
Octal Pipe propiu di grande diametru -LSAW mulinu in Cinahè stallatu intornu esattamente à questi punti, cusì funziona a manera chì i prughjetti di pipeline è di fundazione funzionanu in realtà.

Da Preoccupazioni di l'Acquirenti à ciò chì Pipe Octal offre

Ciò chì si trova daretu à questu in u Mill Pipe Octal

L'installazione LSAW di Octal Pipe hèdedicatu à u pipe di cucitura-grande è dritta, micca un attellu mistu -bore. A finestra di pruduzzione - tipicamentiOD 400–1626 mm, parete 8–50+ mm, in API 5L B–X80 e gradazioni strutturali corrispondenti- hè custruitu intornu à casi d'usu reali:tronchi è linee di riunione, gas di cità, trasmissione d'acqua, giacche, pile è pipa pisanti-membri di rack. Chistu significa chì a vostra specificazione di solitu cade in u "puntu dolce" di u mulinu, invece d'esse furzatu à u bordu di ciò chì l'equipaggiu pò fà.

Daretu à a marcaPipa Octal, Ci hè una linea chì hè custruita per fà a stessa cosa bè, una volta è una volta:

• Fresatura di bordi di piastra CNC -è pre-piegatura senza vigilanzadà una groove di saldatura pulita è ripetibile, cusì ogni cucitura longitudinale parte da a listessa geometria.
• Saldatura automatica di punti è stazioni SAW interne / esternemantene a unione allineata è l'input di calore sottu cuntrollu, riducendu l'aghjustamenti manuali è u cumpurtamentu imprevisible di saldatura.
• On-UT di cuciture in linea più test idrostatici di-lunghezza completaassicuratevi chì solu i tubi cù integrità di saldatura verificabile lascianu u mulinu è entra in u vostru prughjettu.

U sistema di qualità daretu à questu hè allinatuISO 9001 è API-esigenze di stile, supportatu da licenze naziunali per a fabbricazione di tubi di pressione-è u rivestimentu, è certificazioni di produttu cum'èAPI 5Linduve necessariu. In pratica, questu significa chì ricevelibri di dati strutturati- Riassunti MTC, NDT è idrotest, log di rivestimentu - in un formatu chì si adatta à i prughjetti internaziunali di pipeline è fundazioni, invece di rapporti sciolti, duvete ri-urganizà.

Infine, u modu Octal Pipe travaglia cù u mulinu hèprughjettu-orientatu, micca solu mul-output-orientatu. Cunnettemu a pruduzzione LSAW, u rivestimentu, l'ispezione di terzu-partiti è u trasportu marittimu in una sola pianificazione, è parlemu tramindui "lingua di prughjettu" è "lingua di mulinu". Per voi cum'è cumpratore, u risultatu hè questuOctal Pipe LSAW linea di tubi è palighjunghje in situpronta per saldare, guidà è stallà, sustinutu da documentazione è cuntrollu di prucessu chì currispondenu à ciò chì i vostri squadre di prughjettu è i clienti finali aspettanu veramente.

Sceglie un Fornitore di Pipe LSAW in Cina

S'è vo site sourcingPipa LSAW da Cina, u veru risicu ùn hè micca "puderanu fà pipa" - hè se u fornitore pò furnisce unscope comparable, auditable(furmendu rotta + ispezione + tracciabilità + imballaggio per l'esportazione) per quessa chì a vostra ricezione è u prughjettu QA ùn si fermanu micca in evidenza mancante. ÀPipa Octal, currimu LSAW supply cum'è aacquisti{0}}pacchettu cuntrullatu: pipa di basa à u standard urdinatu, punti di mantenimentu d'ispezione allinati à u vostru ITP, è identificazione di spedizione chì u vostru magazzinu pò cuncilià rapidamente.

• Esporta imballaggio chì currisponde à a realità di a manipulazione: Per spedizioni di lunghe-trasporti/esportazioni, specificate a prutezzione di l'estremità, a prutezzione di u bordu / bisellu, i punti di elevazione è l'imballaggio marittimu in modu chì i danni ùn succede micca trà mulinu, portu è cantiere.
• Cina-Avantaghju di coordinazione lucale: Quandu si raggruppa pipe + bisellatura + rivestimentu / imballaggio sottu un PO, i movimenti interni è i passi di ri-manipulazione sò ridotti - chì hè spessu induve si verificanu danni di bisellu, contaminazione di l'ID, è spazii di documenti.
• Scopu di l'ispezione di saldatura paragunabile: Scrivite i requisiti UT / RT cum'èmetudu + copertura + basa di accettazione; altrimenti dui "Fornitori di tubi LSAW in Cina"puderà cità u listessu gradu cù emissioni di ispezione completamente diverse.

Ciò chì riceve quandu hè specificatu in PO/ITP: MTC/CMTR (EN 10204 3.1/3.2), rapportu NDT (metudu/copertura/accettazione/risultati), registru d'idrotest (pressure/hold/result), rapportu dimensionale, è lista di imballaggio/marcatura legata à l'ID di pipe/bundle (file digitale dispunibule quandu dumandatu).

Campi d'applicazione chjave



Supportu strutturale è fundazioni



Al di là di u trasportu puru, a pipa Octal LSAW hè largamente usata cum'èazzaru strutturale: sottumare è vicinu à -rivapali, gambe di giacca, pile di gonna, delfini, supporti per molo e molo, pilastri per ponti e colonne pesanti-rack. A cumminazione di u spessore di muru basatu in piastra è a rettilineità cuntrullata furnisce a forza di compressione è a resistenza à a flessione necessaria per a guida, a stuccatura è a carica ciclica à longu-.

Trasmissione è raccolta di liquidi è gasi



Pipa Octal LSAW hè aduprata perlunghe-pipelines regionali e di lunga distanzapurtendu oliu crudu, prudutti raffinati, gasu naturale, gasu riccu, acqua prodotta è multi-lotti di prudutti. Muru pesante, grande-di diametru permette à i diseggiani di cumminàaltu attraversu -mette cun cuntrollu di pressione stabile, mentre chì i prugrammi CVN / DWTT / HIC opzionali documentati supportanu i requisiti di serviziu dolci è agri.

Terminali, infrastruttura di almacenamento è carica



Àterminali petroliferi è chimichi, parchi di cisterna è ponti di carica, Pipa Octal LSAW hè aduprata perlinee di entrata / uscita, intestazioni di manifold, linee di carica à i posti marini è cunnessione SPM / boe. OD cuntrullata, a geometria di bisellu è a qualità di u rivestimentu aiutanu à riduce u-tempu di adattamentu-in situ è ​​a riparazione di u rivestimentu, cusì i squadre di custruzzione ponu attaccà in tanki, pompe è bracci di carica cù menu aghjustamenti in u campu.

Sistemi petrolchimici è industriali



Inraffinerie, complessi petrolchimici, impianti di GNL è unità di fertilizzanti, un tubu LSAW di grande -bore hè applicatulinee di torcia è di spurgatura, intestazioni di piante, manifolds di cisterne, linee di ricuperazione di vapore è corridoi di utilitàinduve i diametri superanu a gamma tipica senza saldatura. CorrispondenzaQualità API, ASTM è EN, più l'opzioni di rivestimentu internu è esternu, permettenu à una famiglia LSAW di copre servizii di alta -flussu, moderatu-pressione cù documentazione è ispezione coherente.



Vede i casi di prughjettu cunnessi

Cliccate quì

Configurazioni tipiche di tubi d'acciaio LSAW per tipu di serviziu

Per pipelines high-consequenze è fundazioni, i cumpratori ùn anu micca solu bisognu di un mulinu; anu bisognucuntrollu, tracciabilità è supportu veloce quandu qualcosa va male. Octal Pipe custruisce a so fornitura LSAW intornu esattamente à questu.

1. Filusufìa "100% cuntrollu" - ogni passu criticu hè verificatu

Invece di campionà uni pochi di pezzi è chjamà bè, u nostru mulinu LSAW corre anove -puntu 100% schema di cuntrolluda a materia prima à l'imballu:

Per voi, questu significa chì qualunque pezzu chì un pruprietariu o un ispettore{0}}di terzu piglia, ci hè unpista di prova cumpleta daretu à ellu, invece di lacune in i registri.

2. Linea digitale, automatizata per a qualità di saldatura ripetibile

A nostra linea di produzzione hè pensata per piglià a più casualità pussibule da a saldatura è a furmazione di cuciture:

• Linea di produzzione cumpletamente digitale, in rete- Unità chjave cum'è UT, fresatura di bordu, formatura, saldatura, espansione è idrotesta sò sottu monitoratu cintrali, cusì i paràmetri di prucessu ponu esse tracciati in ogni tubu individuale.
• Saldatura à arcu duppiu -immersa- cù UT in fase di-array in linea- dopu à a saldatura SAW interna è esterna, ogni cucitura hè immediatamente verificata da teste ultrasoniche in linea cù l'ispezione di raghji X -spot. I paràmetri di saldatura è i risultati sò completamente arregistrati, mantenendu a freccia di riparazione assai bassa è permettendu l'accettazione di prima -passa di saldatura per ghjunghje.99.99%.
• Espansione meccanica à tutta -lunghezza- ogni tubu hè allargatu meccanicamente dopu a saldatura, chì uniforma i stress residuali è migliurà a rotondità è a dritta. Questu rende più prevedibile a curvatura di u campu, a saldatura di a circonferenza è a guida di pali.
• CNAS{0}}supportu di laboratoriu accreditatu- tutti i prugrammi sperimentali è e qualifiche di prucedura (CVN, DWTT, HIC / SSC, etc.) sò realizati in un laboratoriu naziunale -accreditatu, cusì i dati di teste ponu esse accettati in prughjetti internaziunali senza ri-teste.

U risultatu hè chì u cumpurtamentu di cucitura diPipa Octal LSAWùn hè micca questione di furtuna:i tubi di a listessa dimensione è qualità si cumportanu in modu coerentein saldatura, NDT è serviziu.

3. Sistema di serviziu custruitu intornu à prughjetti, micca solu ordini

U cuntrollu in u mulinu solu solu solu a mità di u prublema. Octal Pipe gestisce ancu un mudellu di serviziu chì seguita u ritmu di prughjetti reali:

• Trattamentu persunalizatu high-- Pudemu furnisce pipa LSAWtagliate à lunghezze di prughjetti, pre-bisellate, marcate, cù aperture o maniche preparatesicondu i disegni, cusì u materiale ghjunghje in u situ vicinu à "prontu à saldare / pronto à guidà" è micca cum'è semi-magazine finitu chì hà bisognu di ri-travagliu pesante.
• Chjara u prublema -impegnu di risposta- una volta chì un prublema di produttu hè cunfirmatu, avemu u scopu di esse in situ48 ore per i prughjetti domestici è in 96 ore per i prughjetti d'oltremare, o organizà partenarii lucali / di terzu-fiducii per aiutà. L'obiettivu hè di aiutà à identificà a causa radicale è d'accordu una soluzione pratica rapidamente, micca solu scambià e-mail.
• Supportu tecnicu 24/7 da una squadra esperta- U persunale di vendita, tecnicu, QA è logistica travaglia cum'è una squadra di prughjettu. SapenuAPI 5L, GB/T 9711, ASTM A671 / A672 è esigenze regionaliin u Mediu Oriente, l'Asia Sudueste, l'Africa è altri mercati, è ponu signalà e clause chì i pruprietarii o i supervisori sò generalmente focalizati prima di diventà prublemi.

Per l'EPC è i squadre d'approvvigionamentu,Pipa Octalùn hè dunque micca solu un nome nantu à un certificatu di mulinu, ma un fornitore chì combina:

• Pruduzzione LSAW cuntrullata à 100%.,
• documentazione tracciabile, audit-pronta, è
• supportu di prughjettu responsivequandu avete bisognu di aiutu in situ.

Cuntattate avà

Prublemu cumuni

Q1: Cosa hè a pipa d'acciaio LSAW?

A: Tubu d'acciaio LSAW (tube saldatu à arcu sottumessu longitudinale)hè un grande -pipa saldata di diamitru fatta da piastra da forma JCOE / UOE è saldatura SAW doppia-. Hè principalmente usatu perpipeline di trasmissioni d'oliu, gasu è acqua à alta -pressione è pile strutturali.

Q2: Chì sò e dimensioni tipiche di tubi LSAW è intervalli di spessore di muru?

A: Fornitura octalePipa LSAWin dimensioni tipicheOD 400-1626 mmcungruixu di muru 6-75 mm, in lunghezze uniche intornu6.5–12.6 m, chì copre a maiò partetubu di linea di grande -diametru è pilingesigenze.

Q3: Chì hè a diffarenza trà u tubu LSAW è u tubu SSAW / ERW?

A: Pipa LSAWhà acucitura longitudinale dritta SAWfattu da piastra, adattatu pergrande diametru, muru pisanti è linee d'alta-pressione / alta-consequenza. SSAWhà una cucitura in spirale è hè spessu usata per i linii sensitivi di -pressione più bassa, di costu-;ERWhè principalmente perdiametri chjuchi è medii.

Q4: Quale standard è quali qualità u tubu di linea Octal API 5L LSAW rispetta?

A: OctaleTubu di linea API 5L LSAWhè pruduttu àAPI 5L PSL1 / PSL2, GB/T 9711 è ISO 3183, in gradiL245/B finu à L690/X100, cunEN 10204 3.1 / 3.2 certificati è registri completi NDT / hydrotestnantu à dumanda.
